Водонапорная башня фабрики в Кувшиново

В 1909 году Каменская фабрика Писчебумажного Торгово-Промышленного товарищества М. Г. Кувшинова была оборудована системой автоматического пожаротушения Гринеля  [1].

Идея, положенная в основание устройства приспособлений Гринеля, состоит в следующем. Во все оберегаемое здание проводится надлежащее количество труб, которые снабжаются особыми автоматическими аппаратами и находятся в соединении с двумя назависимыми друг от друга источниками воды: главным и второстепенным. Это последнее делается с той целью, чтобы, при случайной порче или остановке главного источника, второстепенный мог прийти к нему на помощь и доставлять все необходимое количество воды. Если имеется городской водопровод с достаточным напором воды в нем, тогда он служит главным источником, а для получения второстепенного устраивается особый резервуар или сильнодействующий насос; если водопровода не имеется, тогда главным источником служит резервуар, а второстепенным – обыкновенный насос; причем резервуар, как в том, так и в другом случае, должен быть установлен, по крайней мере, на 11 футов выше самого верхнего автоматического аппарата; большая высота является весьма желательной [2].

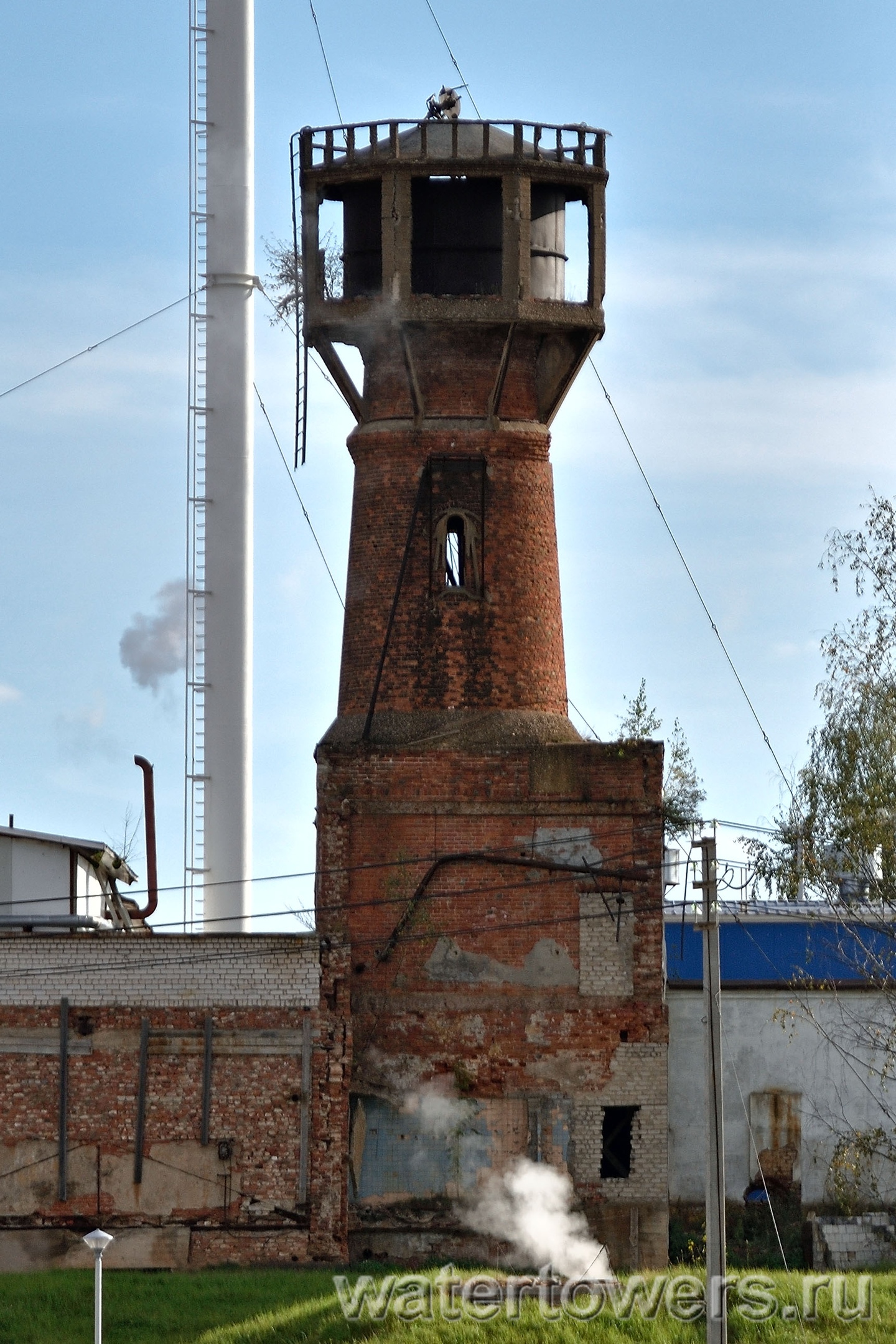

Водонапорная башня фабрики в Кувшиново

В данном случае для обеспечения необходимого для пожаротушения напора воды на одном из производственных зданий была построена водонапорная башня системы Якоби: кирпичное основание, железобетонное опорное кольцо под баком, клепаный бак, образованный восемью железобетонными колоннами шатер и железобетонная же крыша. Для заполнения простенков между колоннами использовался кирпич, впоследствии разобранный при замене проржавевшего в процессе многолетней эксплуатации бака. В настоящее время уцелела лишь та часть некогда большого фабричного корпуса, на которой стоит водонапорная башня.

Башня в процессе постройки:

Водонапорная башня фабрики в Кувшиново

Источник: meshok.net

Единственная фотография, на которой водонапорная башня стоит с целым шатром:

Водонапорная башня фабрики в Кувшиново

Источник: meshok.net

Кувшиново, Тверская область


Ссылки по теме:

  1. Технологический институт имени Ленинградского совета рабочих, крестьянских и красноармейских депутатов. Т. 2. – Ленинград, 1928.
  2. Общедоступное руководство для борьбы с огнем / Сост. инж.-техн. А. А. Пресс. – Санкт-Петербург, 1893.
  3. Писчебумажная фабрика Т-ва М . Г. Кувшинова (Каменская фабрика)
  4. Село Каменное
  5. Кувшиново – путешествие в прошлое
  6. Ступкин Евгений Иванович. Загадки Кувшиновских денег
