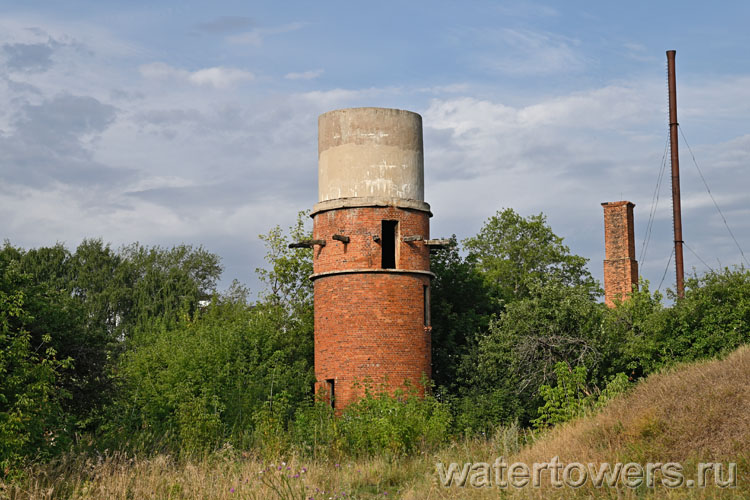

Моршанск, водонапорная башня с бетонным баком

Эта водонапорная башня похожа на башню в санатории Архангельское – меньше высота, проще оформление, иное соотношение диаметров бетонного бака и кирпичного основания, но та же спиральная бетонная лестница и такое же вогнутое бетонное днище резервуара.

Моршанск, водонапорная башня с бетонным баком, вид изнутри

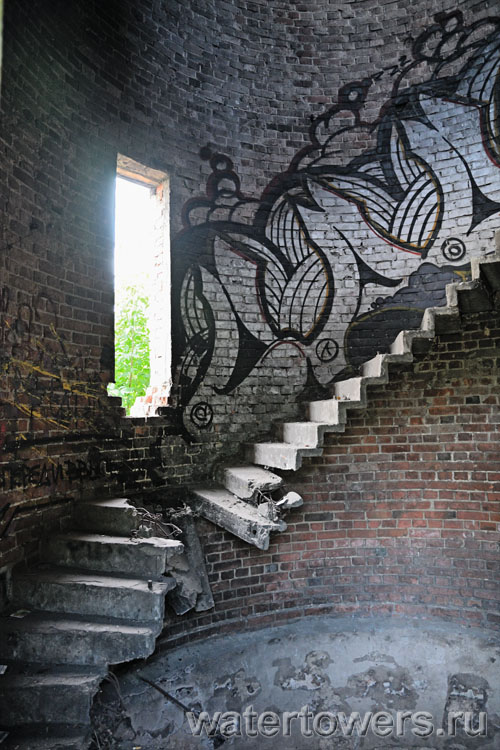

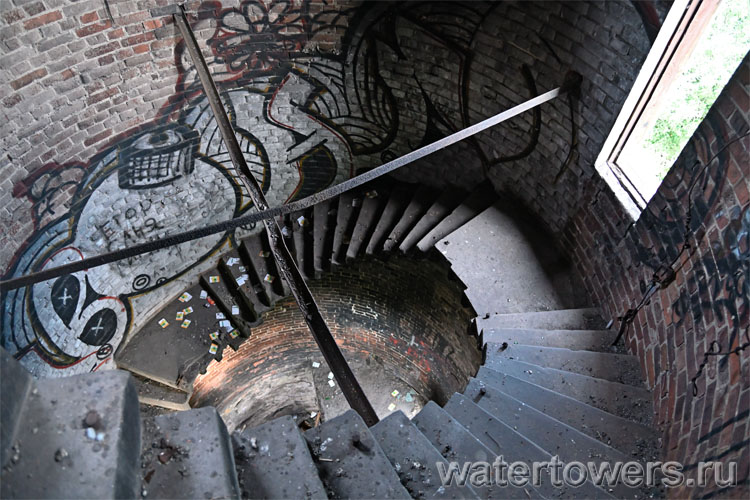

На высоте чуть больше человеческого роста лестницу пытались разрушить.

На ступенях видны штыри, оставшиеся от срезанного металлического ограждения:

Моршанск, водонапорная башня с бетонным баком, вид изнутри

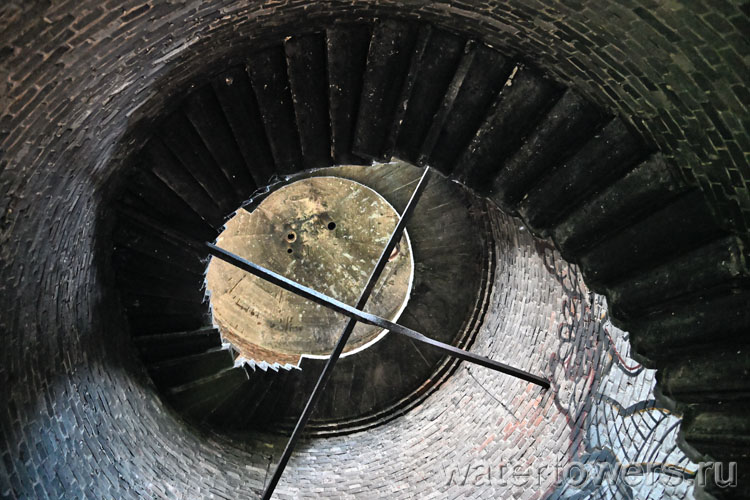

На уровне, примерно соответствующем половине высоты кирпичного основания, конструкция башни усилена двумя стальными балками:

Моршанск, водонапорная башня с бетонным баком, вид изнутри

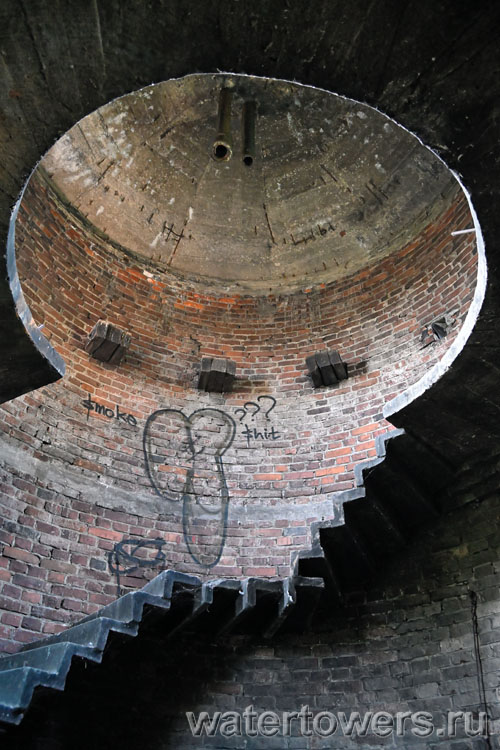

В верхней части лестница переходит в площадку, опоясывающую примерно три четверти окружности башни. С площадки осуществлялся доступ к запорной арматуре.

Моршанск, водонапорная башня с бетонным баком, вид изнутри

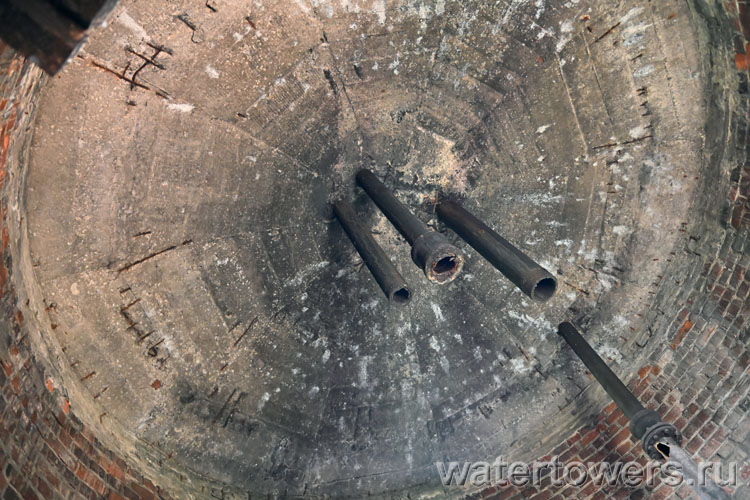

Бак вогнутый, если присмотреться, можно различить одиннадцать секторов, каждый – с отпечатком, оставленным досками опалубки.

Моршанск, водонапорная башня с бетонным баком, вид изнутри

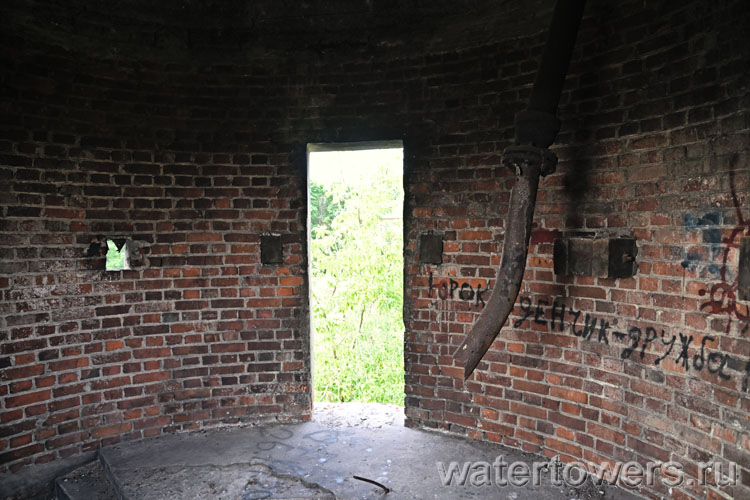

Под баком расположены два дверных проема, когда-то они вели в деревянный шатер, сейчас – просто на свободу.

Моршанск, водонапорная башня с бетонным баком, вид изнутри

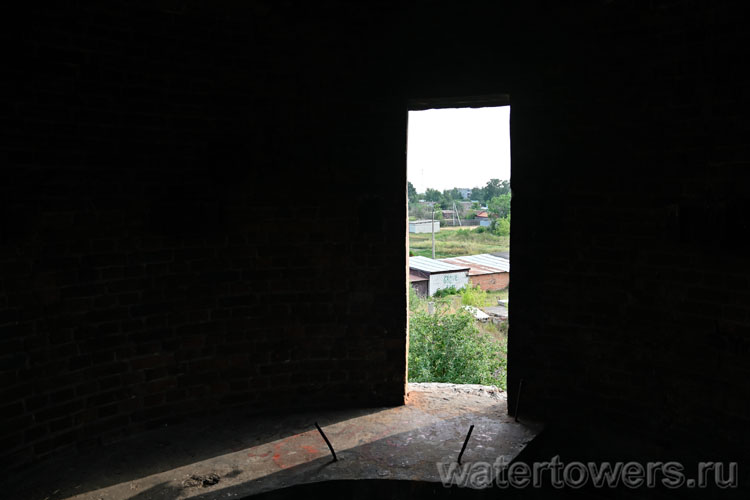

Как и в Архангельском, проемы расположены друг напротив друга.

Моршанск, водонапорная башня с бетонным баком, вид изнутри

Вид на Моршанск, открывающийся из одного из проемов. В нижней части кадра – подземные резервуары для воды.

Моршанск, бесшатровая водонапорная башня

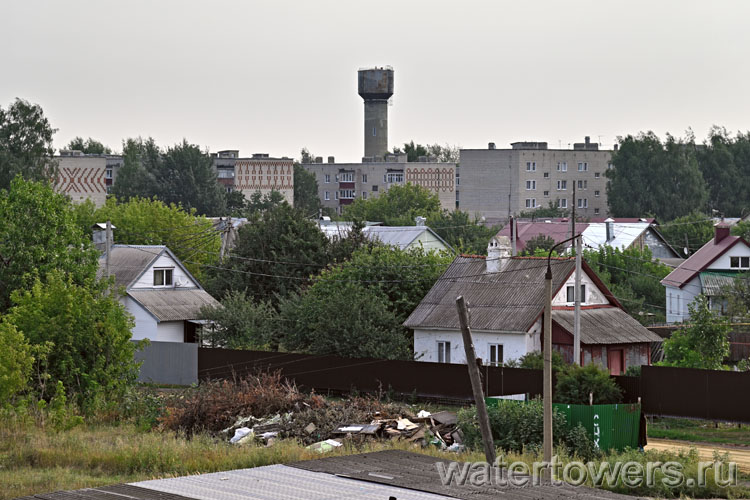

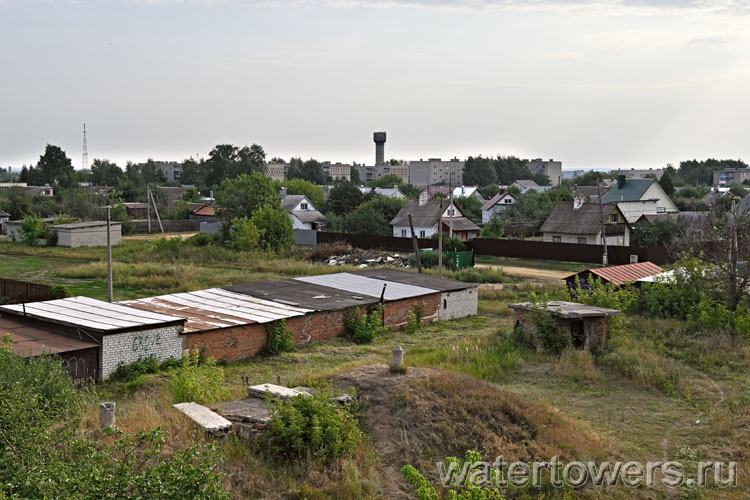

Вдали, за пятиэтажками – высокая бесшатровая водонапорная башня.

Моршанск, бесшатровая водонапорная башня

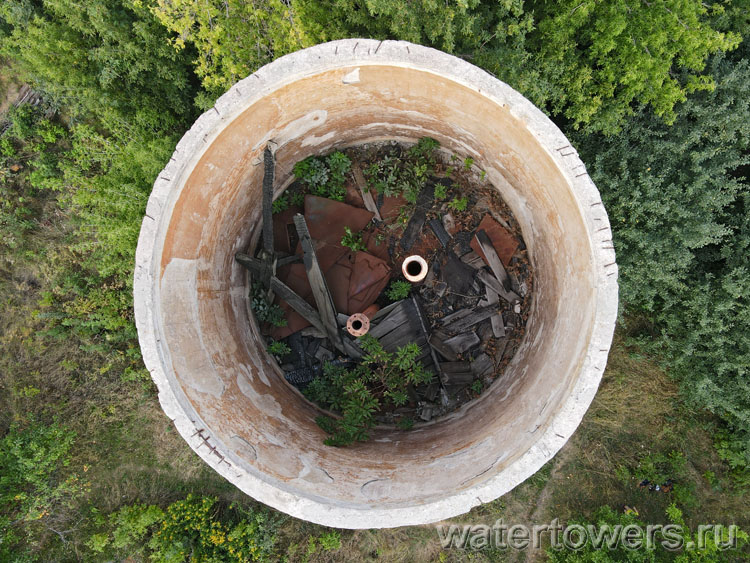

В баке лежат остатки шатра – кровельное железо и обугленные деревянные стропила.

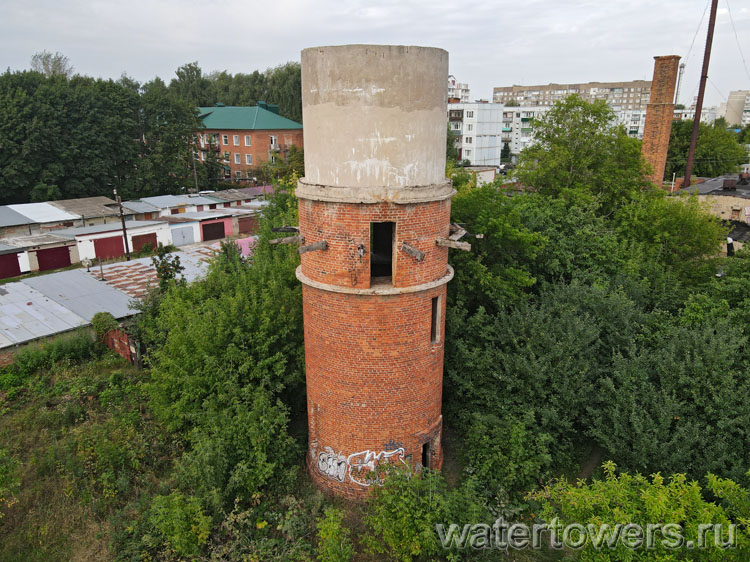

Моршанск, водонапорная башня с бетонным баком, вид сверху

Сверху хорошо заметно, что относительно тонкая бетонная площадка под баком имеет вид многоугольника.

Моршанск, водонапорная башня с бетонным баком, вид сверху

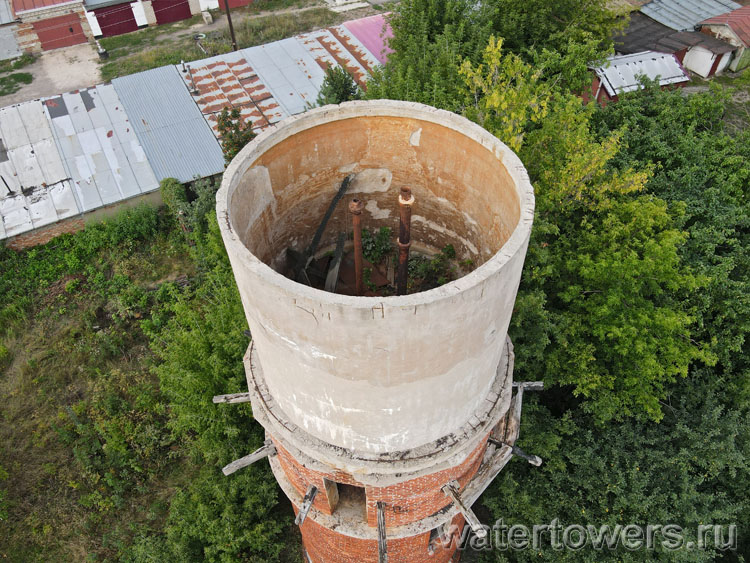

Почти до самого верха бака доходят две трубы – подающая и переливная. Отводящая труба расположена почти на уровне дна, грязевая – ближе к стенке бака.

Моршанск, водонапорная башня с бетонным баком, вид сверху

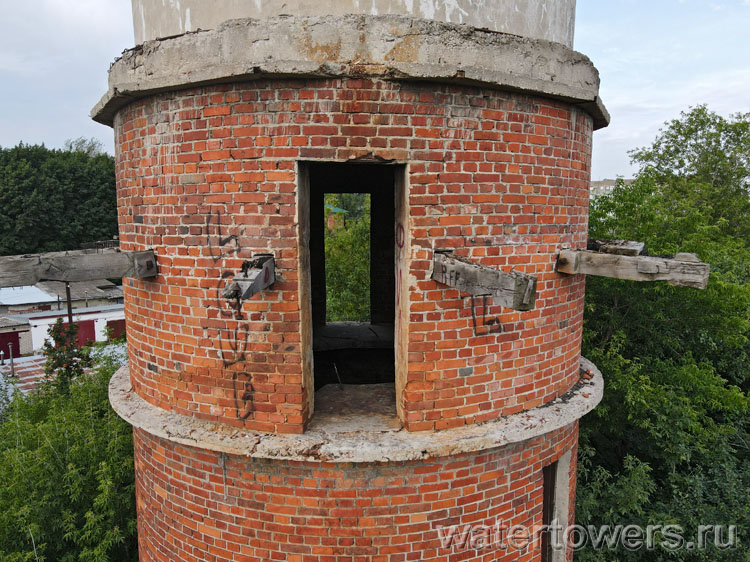

Мощные деревянные брусья, выходящие из верхней части основания, когда-то держали деревянный шатер. Часть брусьев обуглена.

Моршанск, водонапорная башня с бетонным баком, вид сверху

С определенного ракурса башня видна насквозь:

Моршанск, водонапорная башня с бетонным баком, вид сверху

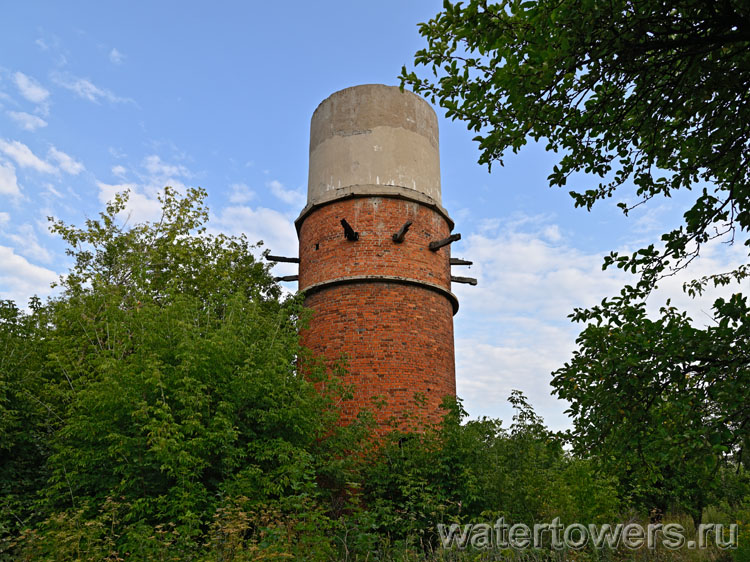

Моршанск, водонапорная башня с бетонным баком

Фото: Григорий Киселев, Татьяна Киселева
