Водонапорная башня в Нахабино

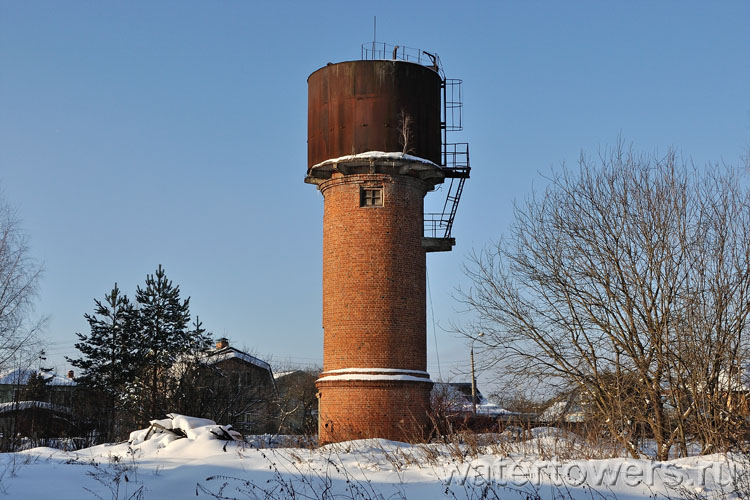

Водонапорная башня бесшатровая, для осмотра бака на его верхней поверхности предусмотрен ревизионный люк. Естественное освещение башни производится через окно над входной дверью, саму дверь и три маленьких окошка под баком.

Водонапорная башня в Нахабино

Балкон с лестницей, по которой можно подняться на бак:

Водонапорная башня в Нахабино, балкон и ревизионная лестница

Бак водонапорной башни, вид сверху. Ревизионный люк и часть крыши заботливо огорожены:

Водонапорная башня в Нахабино, балкон и ревизионная лестница

Выступ на крыше в правой части кадра – крышка ревизионного люка:

Водонапорная башня в Нахабино, бак с ревизионным люком

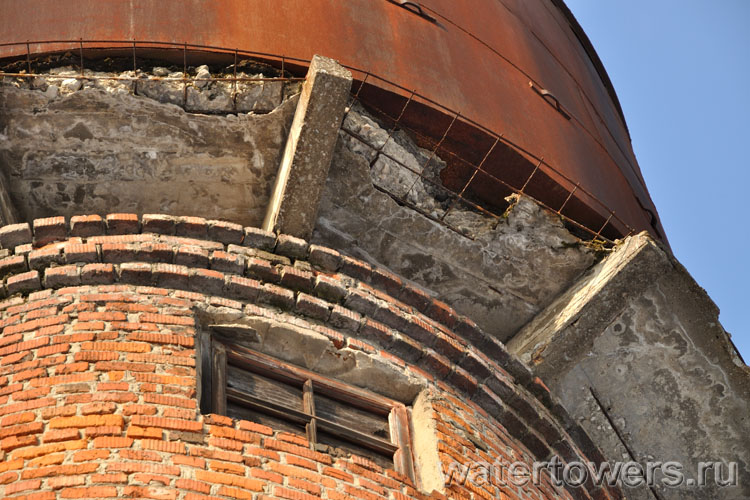

Изъеденный эрозией железобетон опорного кольца под баком постепенно разрушается:

Водонапорная башня в Нахабино

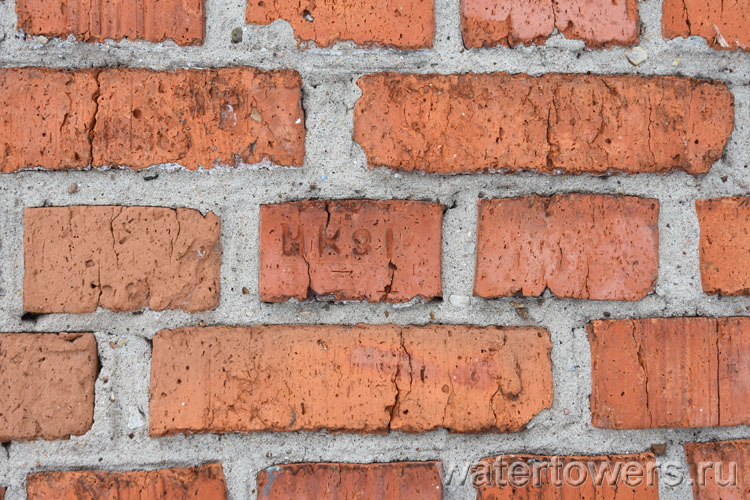

Фрагмент кирпичной кладки. «НКЗ» – клеймо Новоиерусалимского кирпичного завода:

Водонапорная башня в Нахабино, фрагмент кирпичной кладки

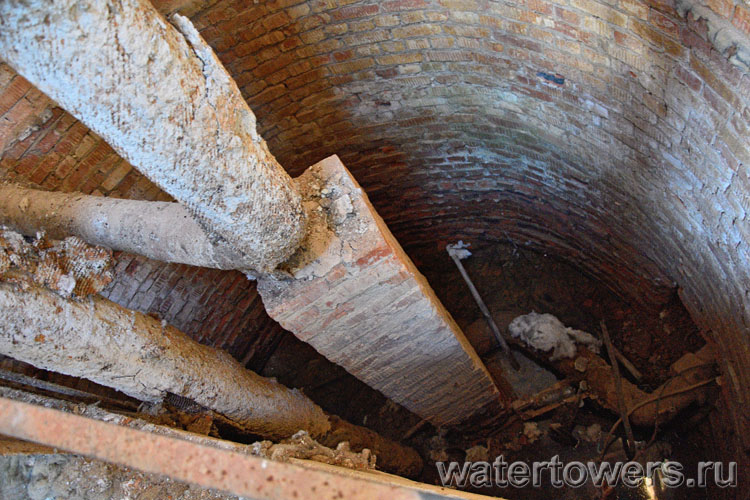

Здесь нет здания насосной, все оборудование [было] размещено в подвальной части самой башни, спуститься в который можно по вертикальной лестнице:

Водонапорная башня в Нахабино

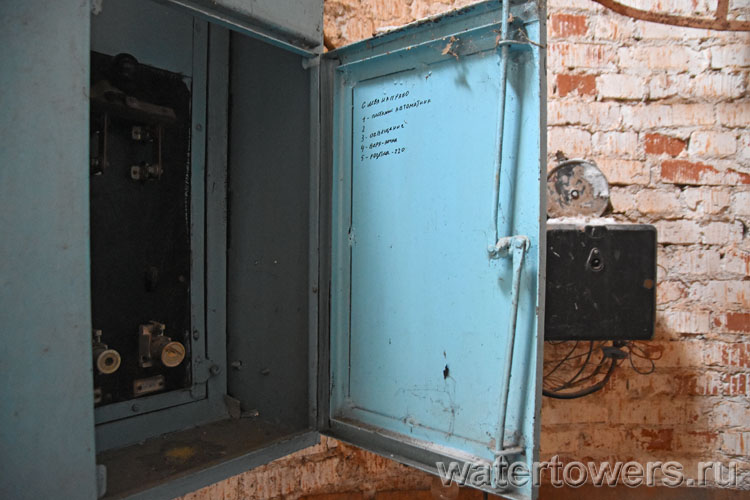

Распределительный щиток на первом этаже башни, на дверце – рукописная табличка с назначением автоматов (сами автоматы не сохранились):

  СЛЕВА НАПРАВО
  1 – питание автоматика
  2
  3 – освещение
  4 – верх – печка
  5 – розетка – 220


Водонапорная башня в Нахабино, распределительный щиток

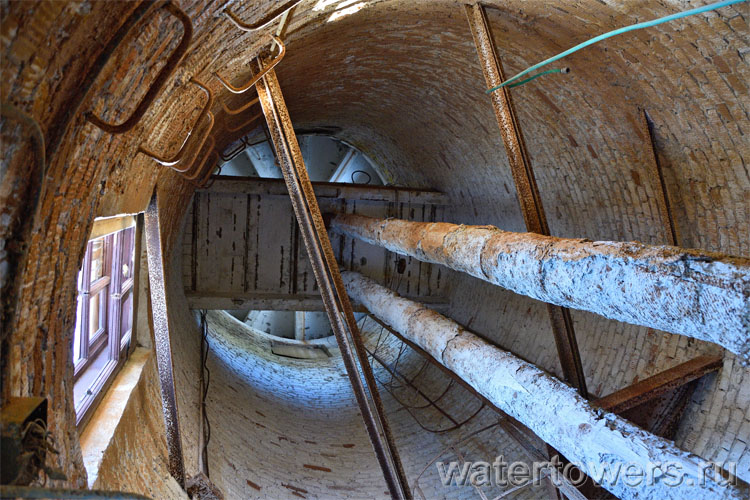

Водонапорная башня изнутри. В центре кадра – трубы в теплоизоляции, в левом верхнем углу – металлические скобы, в правом нижнем – вертикальная металлическая же лестница; по лестнице подниматься наверх куда комфортнее:

Водонапорная башня в Нахабино, вид изнутри

Переход с лестницы в пространство под баком:

Водонапорная башня в Нахабино, вид изнутри

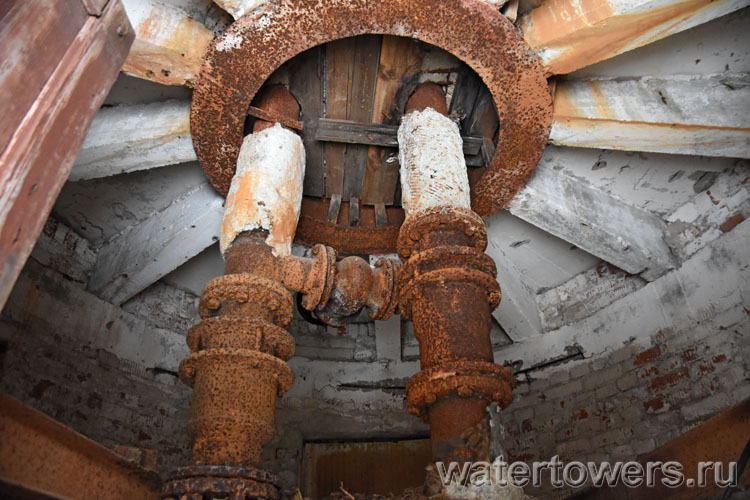

Бак опирается на бетонное двенадцатилучевое кольцо, под баком установлена запорная арматура:

Водонапорная башня в Нахабино, пространство под баком

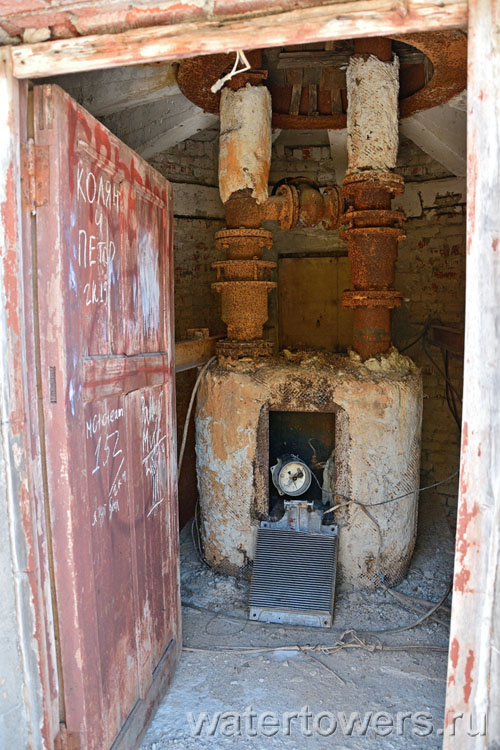

Площадка под баком, вид с внешнего балкона. Внизу – та самая «верх – печка», предназначавшаяся для обогрева контрольно-измерительной аппаратуры. ТЭН вытащен наружу предыдущими экскурсантами.

Водонапорная башня в Нахабино, запорная и контрольно-измерительная аппаратура

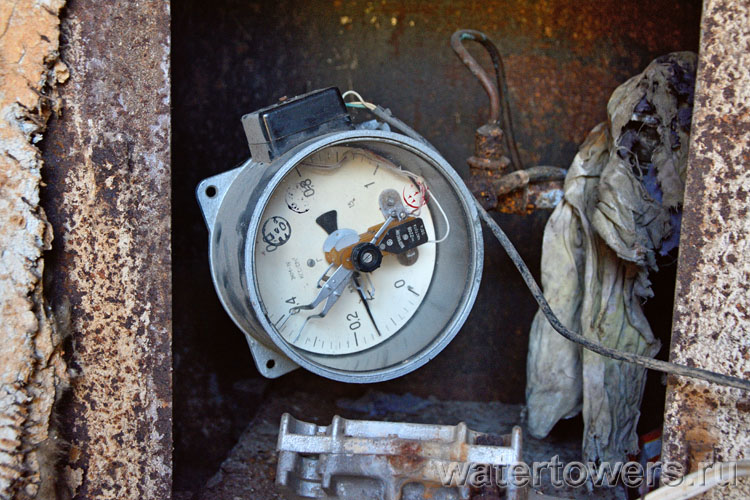

Знакомьтесь: электроконтактный манометр ЭКМ-1У. Диаметр корпуса – 16 см, масса прибора – 2,2 кг; выпускался Томским манометровым заводом до 1991 года. Если верить отметке на боковой поверхности корпуса, 25.01.2011 г. еще работал.

Водонапорная башня в Нахабино, контрольно-измерительная аппаратура

В начале 2020 года манометр, стоявший в помещении под баком башни, был демонтирован [силами местных жителей]. Вскоре после этого вход в башню закрыли.
