Чертежи и фотография водонапорной башни из фондов Серовского исторического музея

Водонапорная башня Серовского ферросплавного завода

Территория Серовского ферросплавного завода, 1960-е гг.
Номер в Госкаталоге: 16990001; номер по КП (ГИК): СИМ КП 4010/2.

Заводская водонапорная башня построена с существенным упрощением деталей фасада. Исходный вариант главного фасада:

Водонапорная башня Серовского ферросплавного завода

Водонапорная башня на два резервуара емкостью 600 м3/ 100 м3, 1954 г.
Номер в Госкаталоге: 34615560; номер по КП (ГИК): СИМ КП 6389/141.

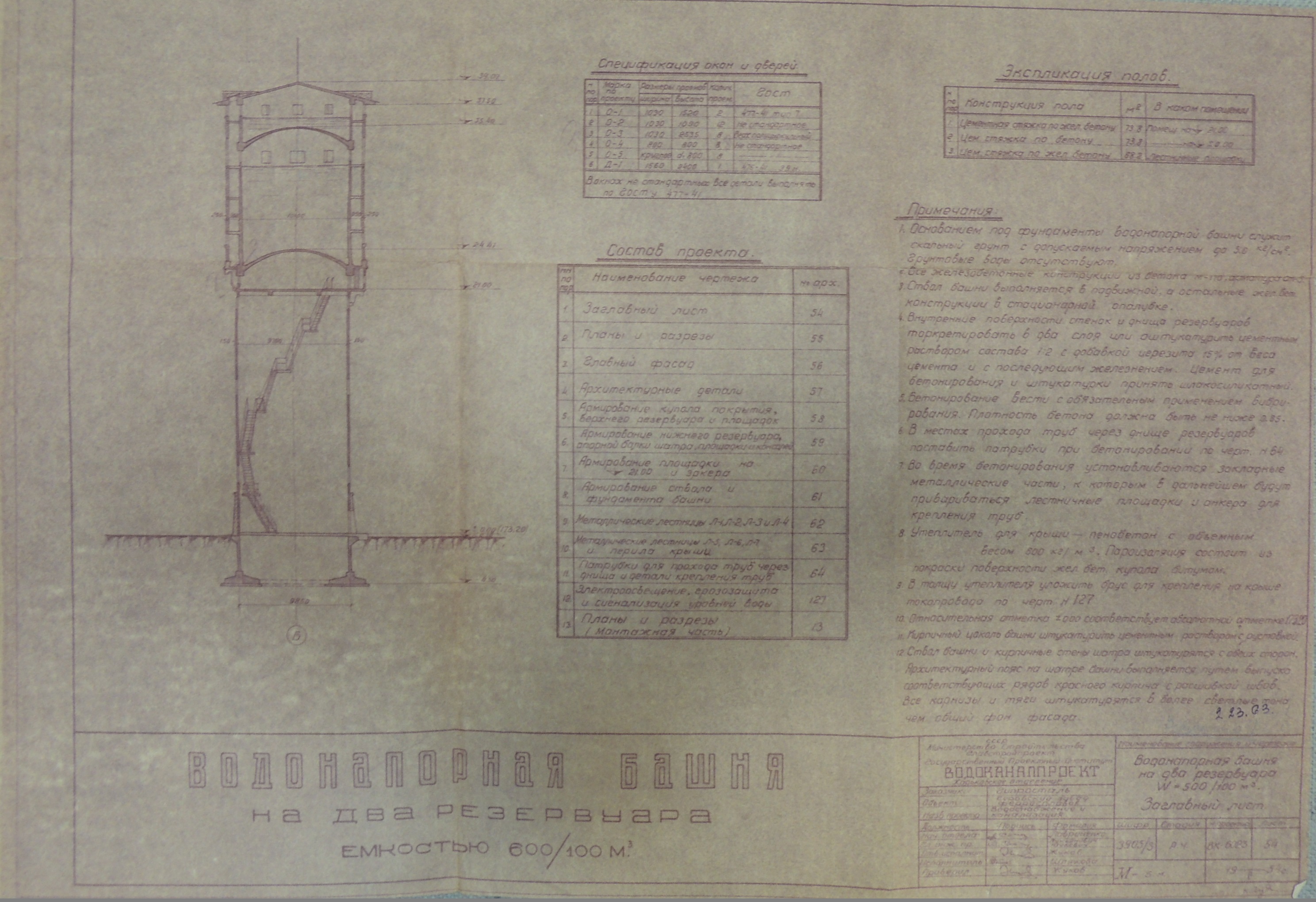

Заглавный лист проекта:

Водонапорная башня Серовского ферросплавного завода

Номер в Госкаталоге: 34615562; номер по КП (ГИК): СИМ КП 6389/139.

В правой части листа приведены следующие примечания:

  1. Основанием под фундамент водонапорной башни служит скальный грунт с допускаемым напряжением до 50 кг/см2. Грунтовые воды отсутствуют.
  2. Все железобетонные конструкции из бетона М-170, арматура ст. 5
  3. Ствол башни выполняется в подвижной, а остальные железобетонные конструкции в стационарной опалубке.
  4. Внутренние поверхности стенок и днища резервуаров торкретировать в два слоя или оштукатуривать цементным раствором состава 1:2 с добавкой церезита 15% от веса цемента и с последующим железнением. Цемент для бетонирования и штукатурки принять шлакосиликатный.
  5. Бетонирование вести с обязательным применением вибрирования. Плотность бетона должны быть не ниже 0,85.
  6. В местах прохода труб через днище резервуаров поставить патрубки при бетонировании по черт. н. 64.
  7. Во время бетонирования устанавливаются закладные металлические части, к которым в дальнейшем будут привариваться лестничные площадки и анкера для крепления труб.
  8. Утеплитель для крыши – пенобетон с объемным весом 600 кг/м3. Пароизоляция состоит из покраски поверхности железобетонного купола битумом.
  9. В толщу утеплителя уложить брус для крепления на крыше токопровода по черт. н. 127.
  10. Относительная отметка ±000 соответствует абсолютной отметке 17320.
  11. Кирпичный цоколь башни штукатурить цементным раствором с рустовкой.
  12. Ствол башни и кирпичные стены шатра штукатурятся с обеих сторон. Архитектурный пояс на шатре башни выполняется путем выпуска соответсвующих рядов красного кирпича с расшивкой швов, все карнизы и тяги штукатурятся в более светлые тона, чем общий тон фасада.

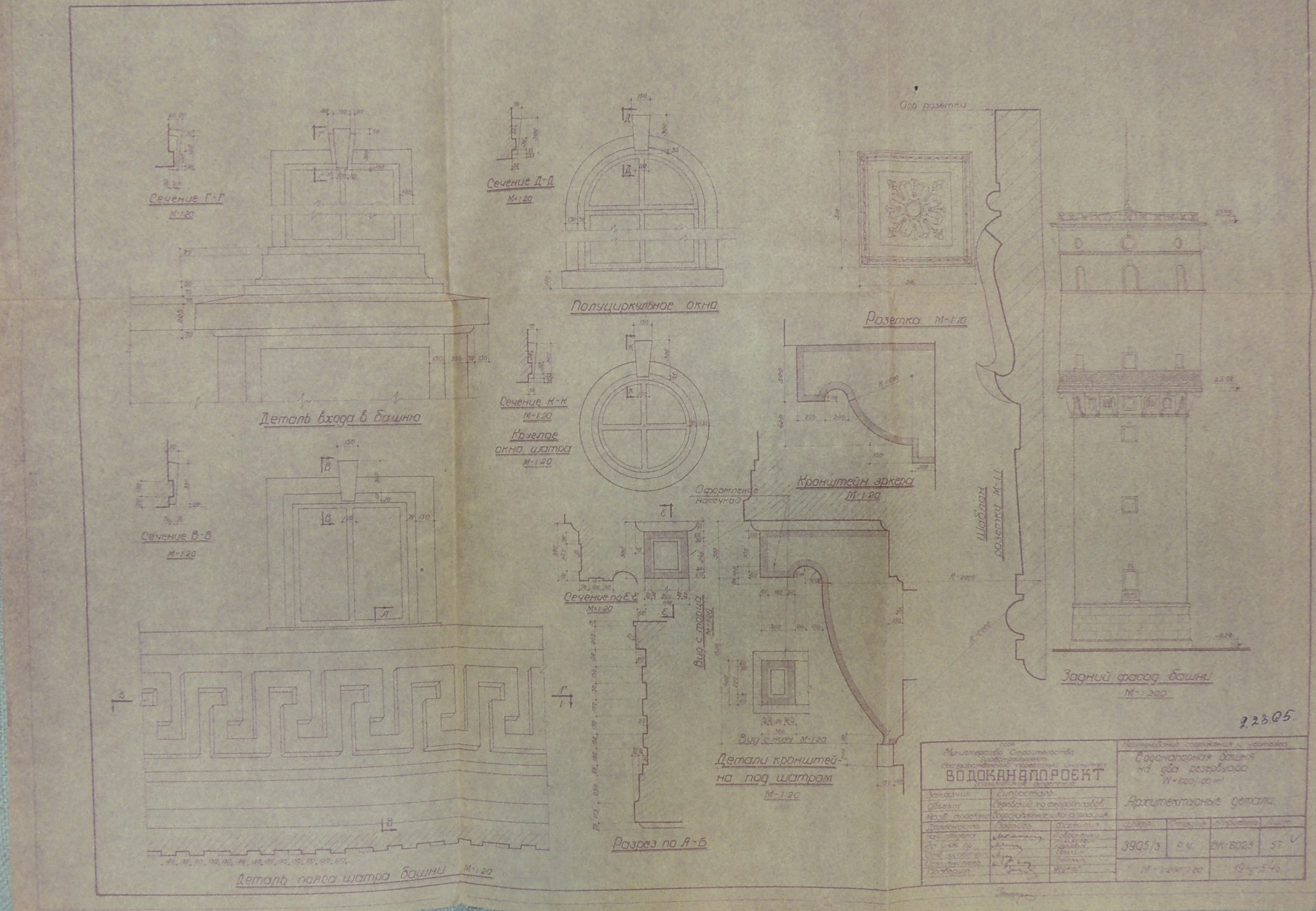

Архитектурные детали:

Водонапорная башня Серовского ферросплавного завода

Номер в Госкаталоге: 34615561; номер по КП (ГИК): СИМ КП 6389/140.
