Шатер водонапорной башни обрушился вечером 23 августа 2019 года. Фотографии сделаны 1 сентября 2019 года.

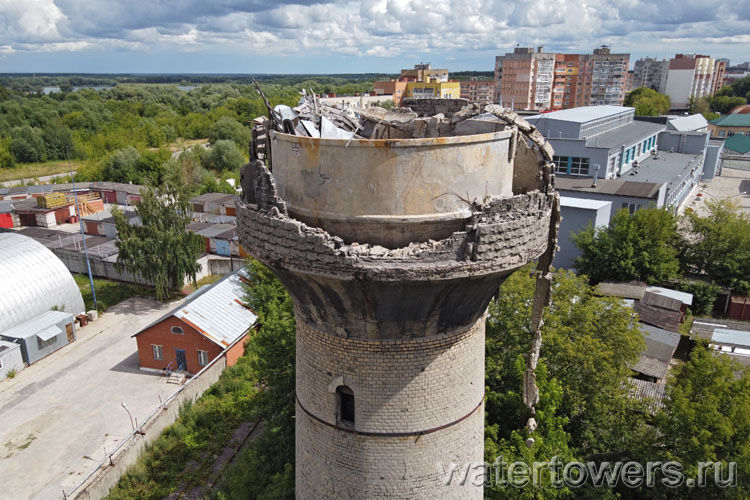

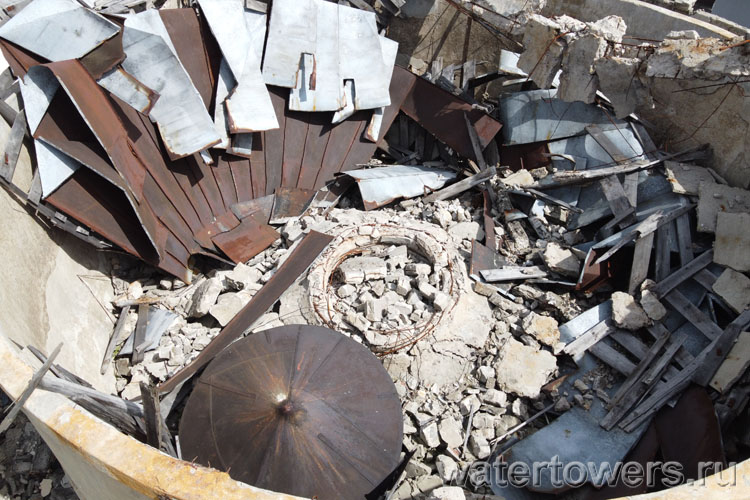

Бетонный бак и провалившаяся внутрь крыша:
Остатки шатра свисают на арматуре, свободно раскачиваясь на ветру, но большая часть бетонных камней разбросана внизу, что-то упало и на крыши гаражей, стоящих около башни.
Основной материал шатра — пустотелые бетонные камни, армированные стальными прутьями:
Фрагмент шатра, видна проржавевшая арматура:
Два слоя бетонных камней и теплоизолирующая воздушная прослойка между ними:
За год, прошедший после обрушения шатра, мало что изменилось. Водонапорная башня в августе 2020 года:

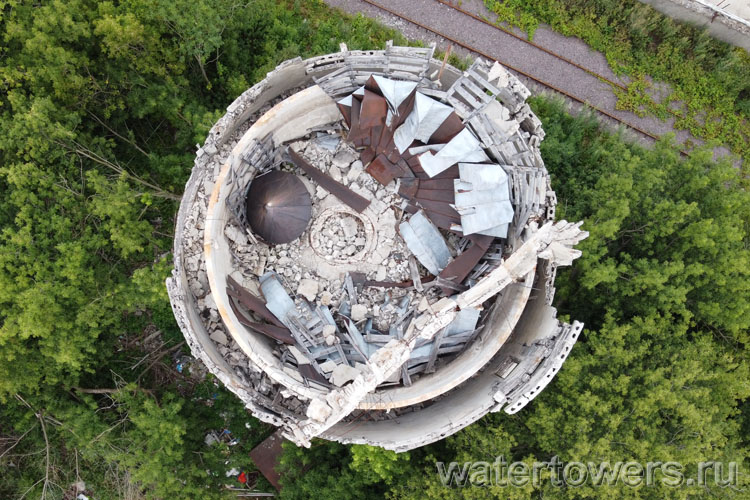

У башни была железобетонная крыша, лежавшая на стенках шатра, после обрушения части шатра она сложилась внутрь бака. Сверху были деревянные стропила и кровельное железо, теперь они тоже в баке.
Круглое бетонное возвышение – бывшая башенка на крыше башни, рядом с ней – коническая макушка из кровельного железа:
Уцелело одно из окон шатра, в него видно сужающаяся книзу стенка верхнего бака:

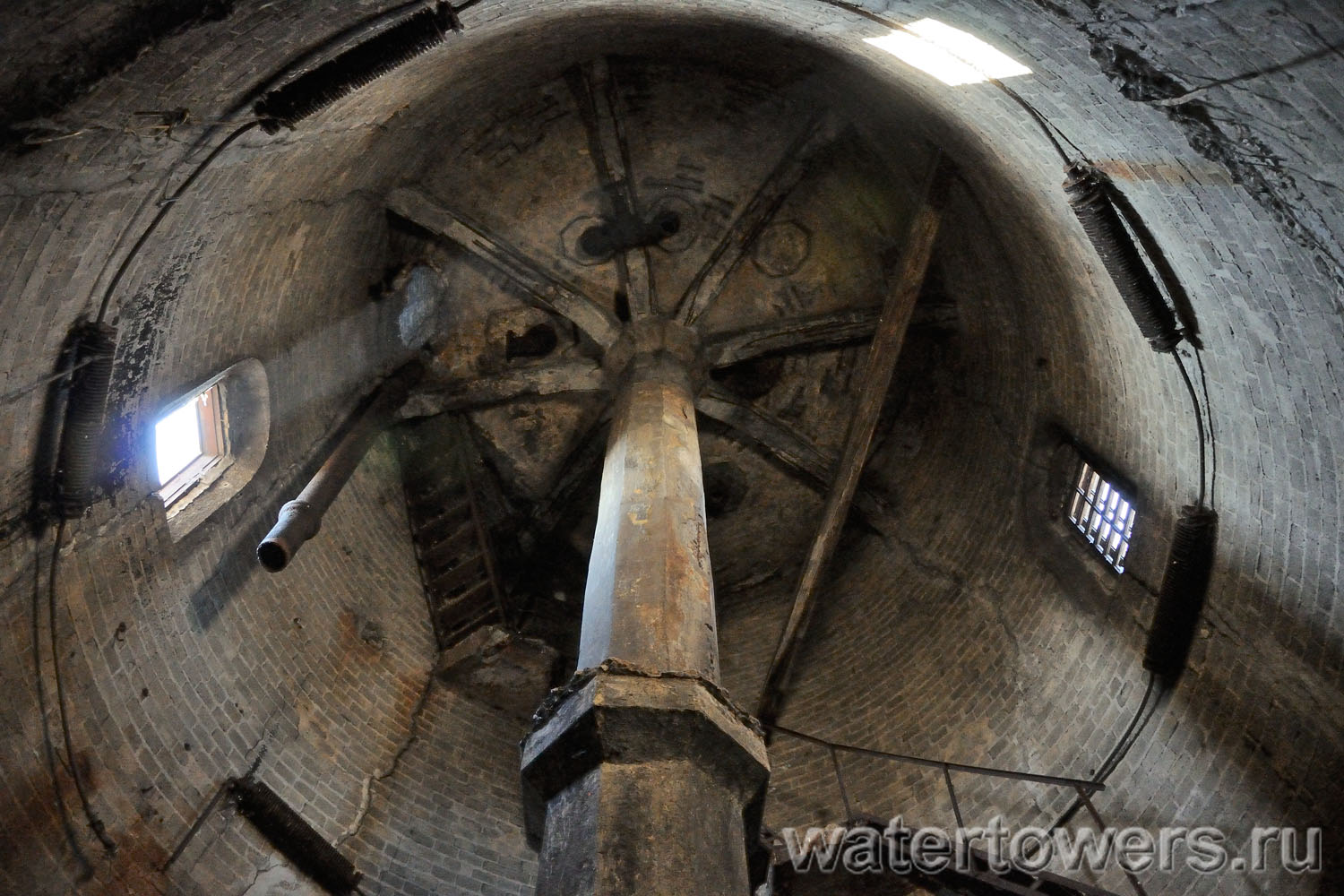

У этой водонапорной башни два бетонных бака, расположенных один над другим. Верхний, основной бак большего диаметра, размещен в шатре, теперь он хорошо виден. Круглые окна под шатром относятся, кажется, к помещению под этим баком. Нижний, маленький бак, размещен в основании напротив верхнего пояса окон; перекрытие, на котором стоит этот бак, поддерживается центральной колонной.

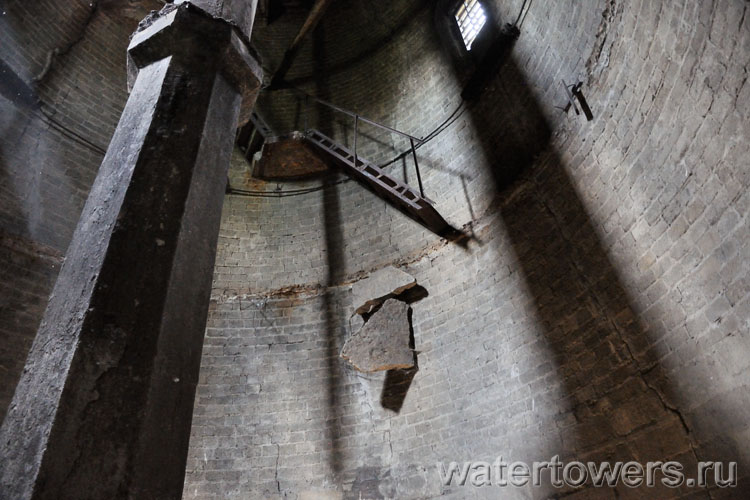

Внутри башни относительно безопасно. В 2013 году как минимум один пролет лестницы уже отсутствовал, но из бетонного перекрытия торчала труба, а стену опоясывала цепочка чугунных радиаторов. Так что неизвестно, сама ли башня от старости развалилась, или жадность металлоломщиков ее добила...
Сквозь пролом виден фланец нижнего бака башни:
Веерное депо станции:

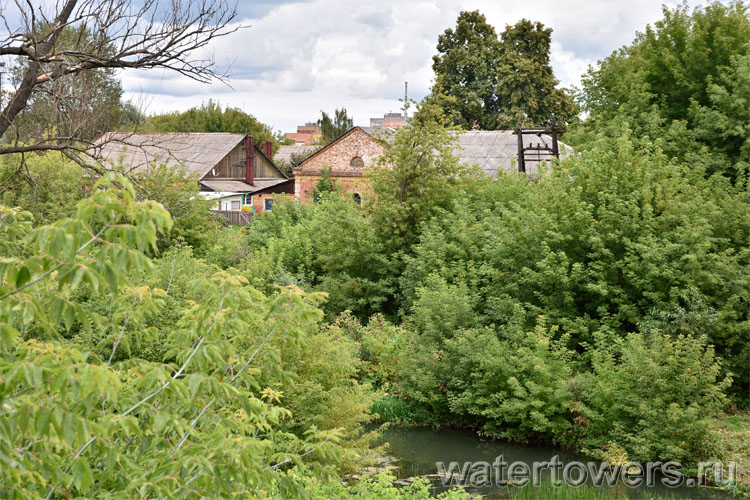

На берегу реки Павловки сохранилось станционное водоподъемное здание:

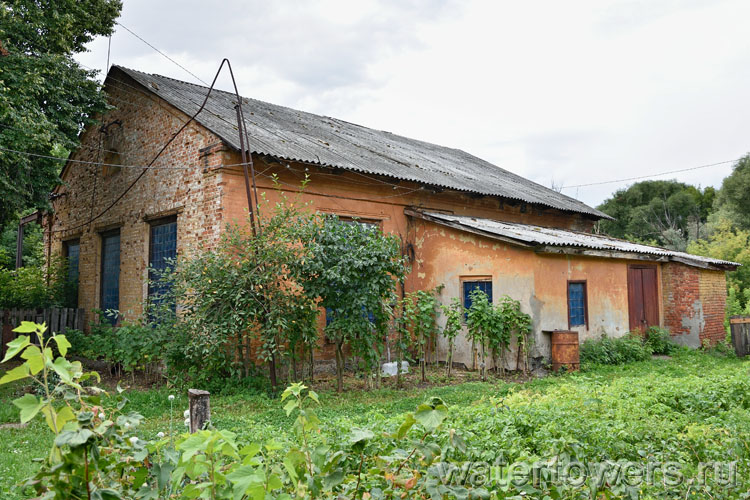

В настоящее время здание перестроено под жилой дом:
Вид со двора:

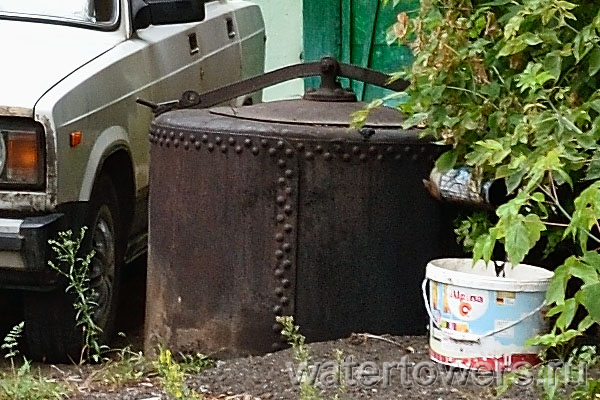

В кустах обнаруживается небольшой клепаный бак:
Водонапорная башня построена в конце двадцатых годов XX века по проекту, разработанному конторой инженера Якоби. Подробнее об устройстве водонапорных башен подобного типа можно прочитать в статье Вильяма Филипповича Якоби «О применении бетонных пустотелых камней к постройке водонапорных башен и дымовых труб».

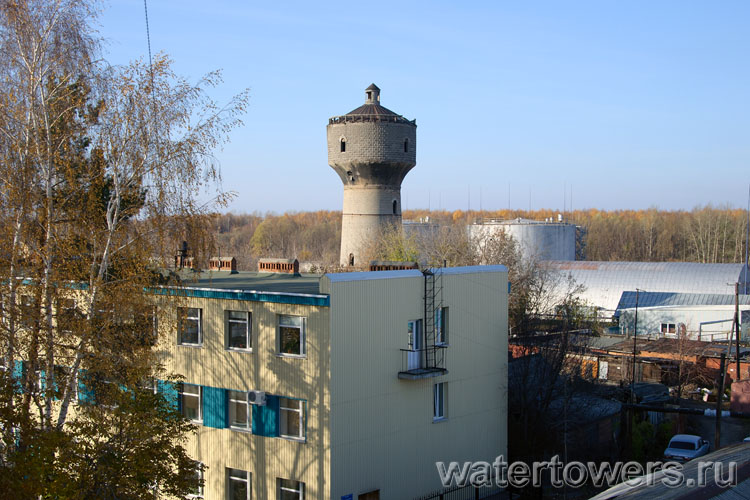

Башня до обрушения, фотографии сделаны в 2011–2013 годах:

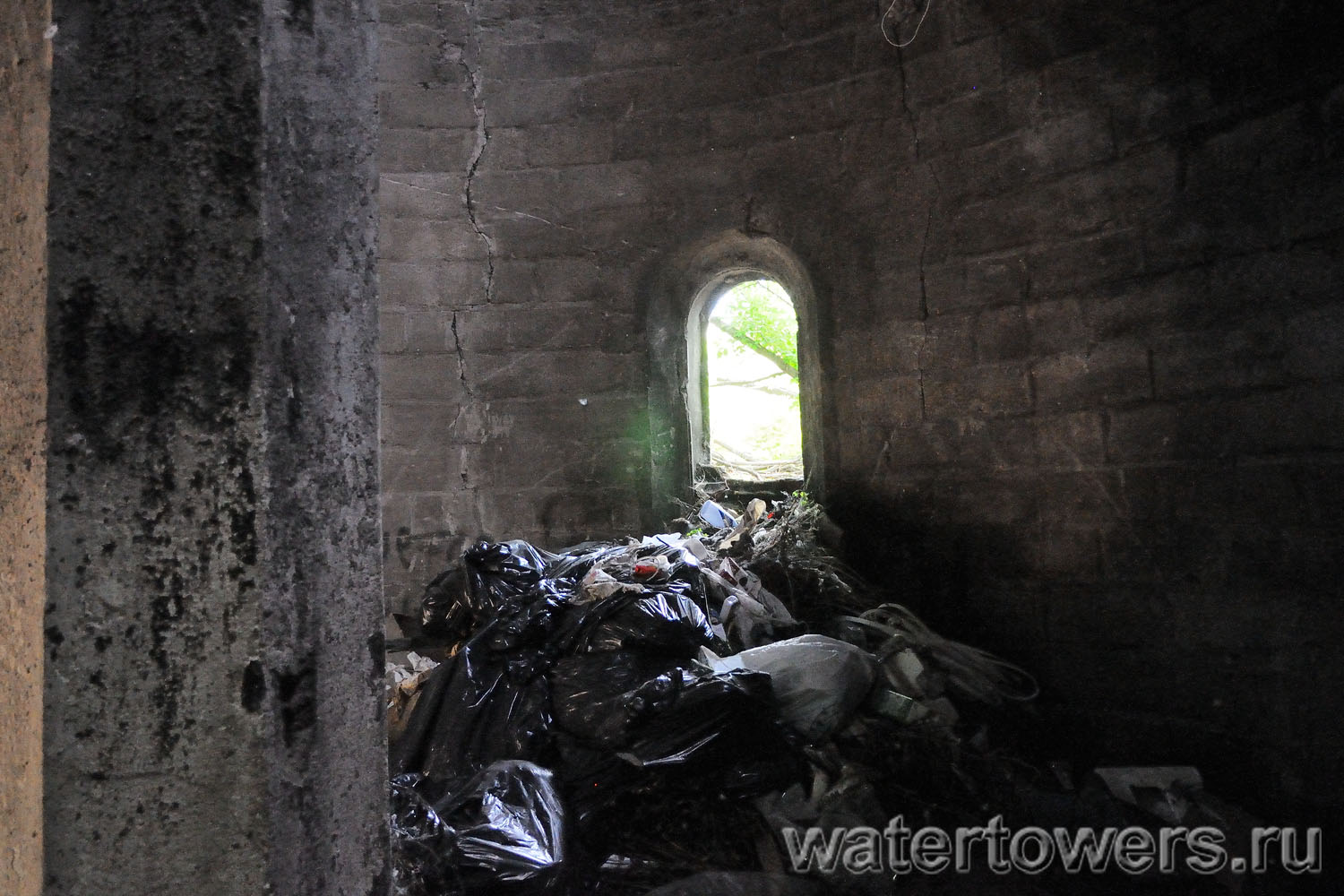

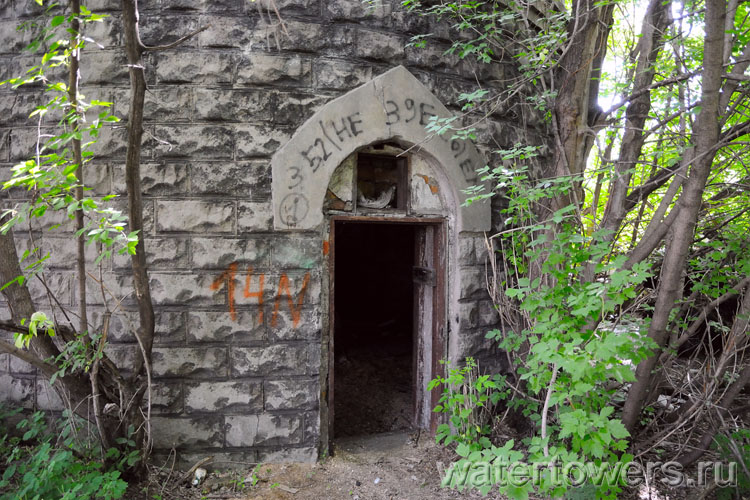

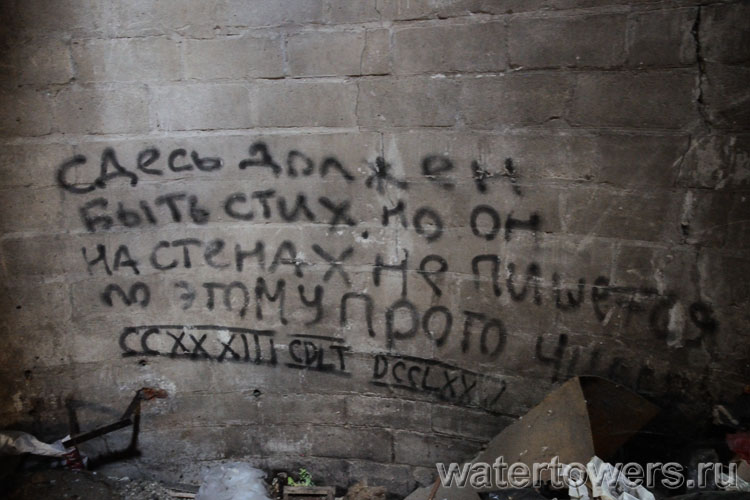

Водонапорная башня расположена недалеко от железнодорожной станции станции «Рязань-1», попасть в башню можно, но лестница и трубы срезаны, местные жители устроили в башне свалку:
Это не штукатурка осыпается, это остатки бывшего межэтажного перекрытия:
Хорошая оптика позволяет разглядеть покрытый многочисленными трещинами шатер, обвалившееся бетонное ограждение крыши, разваливающуюся верхушку и конический железный колпачок на ней:
Фото: Григорий Киселев, Татьяна Киселева, Артём Мешавкин
