Эта модель водонапорной башни находится в экспозиции Центрального Музея Железнодорожного Транспорта Российской Федерации:

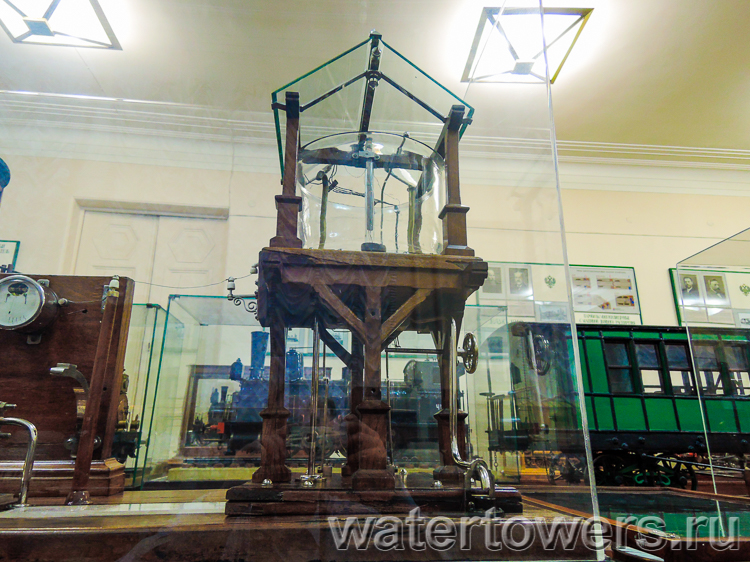

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

Пояснительная табличка на стенде: электрический прибор системы Казимира Августиновича (Августовича) Кайля. Известно, что К.А. Кайль в 1880-х годах был начальником службы телеграфа Курско-Харьково-Азовской железной дороги, а в 1898 году работал в Управлении Курско-Харьково-Севастопольской ж. д. в г. Харькове.

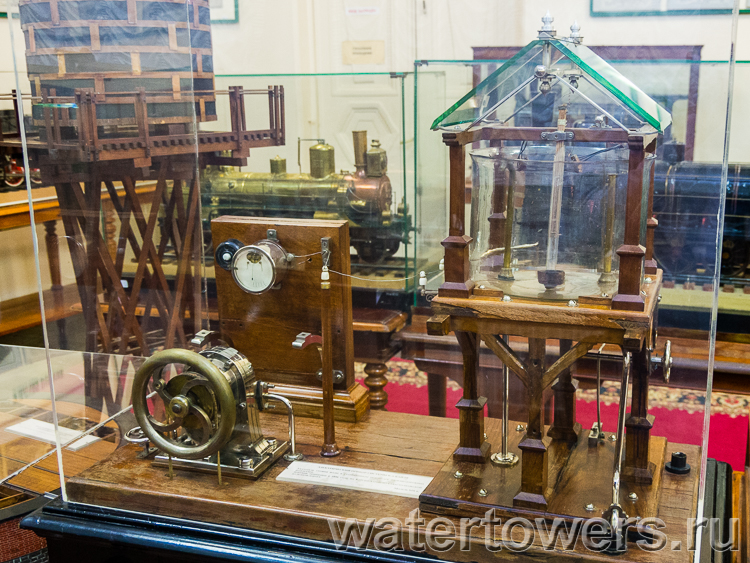

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

В конце XIX века каждая железная дорога конструировала своими силами указатели воды своего типа. Появление таких приборов считалось настолько важным, что дороги представляли их на выставках. Так на Всероссийской промышленной и художественной выставке 1896 г. в Нижнем Новгороде были представлены следующие изделия:

- электрический указатель уровня воды в водоемном баке (оригинал и записка). Андерс, Начальник телеграфов Полесских ж. дорог, Вильна;

- электрический указатель уровня воды в резервуаре. Курско-Харьково-Севастопольская казенная жел. дор.;

- автоматический указатель уровня воды в баке. Либаво-Роменская казенная жел. дор.;

- электрический указатель Андерса (оригинал и записка) уровня воды в водоемном баке (модель бака). Полесские казенные жел. дор.;

- модель электрического сигнального указателя воды в водоподъемных зданиях. Харьково-Николаевская казенная жел. дор.;

- электрический указатель воды в баке. Кайль, Казимир Августинович, начальник телеграфа Курско-Харьково-Севастопольской жел. дор., Харьков;

- самодействующий электрический сигнальный указатель для водокачек, отдаленных от водоемных зданий, а также сигнализация и телефонирование по одному и тому же проводу. Манцевич, И. К., бывший контролер-механик Либаво-Роменской ж. дороги, Старая Русса Новгородской губернии;

Итого: 7 позиций (по книге "Подробный указатель по отделам Всероссийской промышленной и художественной выставки 1896 г. в Нижнем Новгороде: Отд. Строительное и инженерное дело").

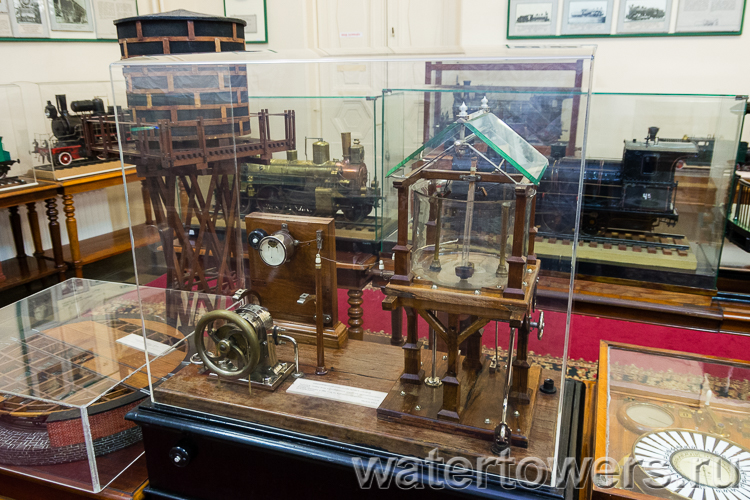

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

По-видимому, в тумбе под водонапорной башней размещена емкость для воды для наполнения бака башни и привод водяного насоса. Некоторые детали стенда отсутствуют.

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

Водяной насос с ременным приводом и указатель уровня над ним:

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

Изоляторы электрической линии стенда:

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

Фото: Павел Михайлушкин
