Модель

Фото 2007 года. Арсенал, пострадавший во время Великой Отечественной Войны:

Арсенал в 2007 году

Арсенал построен архитектором Адамом Адамовичем Менеласом в 1833-1834 годах на основе охотничьего павильона «Монбижу».

Облик здания не является оригинальным. За основу был взят английский охотничий домик (форт) в Шрабс Хилле (Виндзорский лес, Беркшир). Однако, в отличие от царскосельского Арсенала, он был в плане треугольным. Соответственно, башен было только три. Гравюры с изображением павильона в Шрабс Хилле встречаются в продаже в магазинах антикварных книг.

Подробнее: Арсенал в Александровском парке

Фото сделаны 20 ноября 2006 года:

Здание поста централизации на станции Лихоборы напротив локомотивного депо

Здание поста централизации на станции Лихоборы напротив локомотивного депо

Здание поста централизации на станции Лихоборы напротив локомотивного депо

Вид на депо и пост с путепровода над железной дорогой. На территории депо виден недавно прибывший из Рославля для установки на стадионе «Локомотив» паровоз Л-3516:

Здание поста централизации на станции Лихоборы напротив локомотивного депо

Фото: Павел Михайлушкин


Этот пост централизации признан выявленным объектом культурного наследия Москвы: Приказ Департамента культурного наследия города Москвы от 27 сентября 2016 г. № 726 "О включении выявленного объекта культурного наследия "Московская окружная железная дорога. Комплекс зданий и сооружений, 1903-1908 гг., арх. А.Н.Померанцев, инж. А.Д.Проскуряков, С.Карейша, П.Я.Каменцев, П.Рашевский. Комплекс зданий и сооружений станции "Лихоборы", 1903-1908 гг., арх. А.Н.Померанцев, инж. С.Карейша: - Будка центрального управления стрелками и сигналами; - Будка центрального управлений стрелками и сигналами; - Дом начальника участка; - Жилой дом со службами (тип № 10); - Жилой дом со службами (тип № 3); -Пассажирское здание; - Здание уборной; - Будка центрального управления стрелками и сигналами; - Будка центрального управления стрелками и сигналами; - Жилой дом со службами (тип № 2); - Жилой дом со службами (тип № 3); - Жилой дом со службами (тип № 6); - Жилой дом со службами (тип № 8); - Водоемное здание; - Водоподъемное здание; - Дом коменданта при продовольственном пункте; - Дом начальника участка со службами; - Паровозное депо; - Мастерские; -Здание нефтекачки", расположенного по адресу: пр. Черепановых, д. 1, 3, 5,15,19,21, 28, 38, 40, 42, Пакгаузное шоссе, д. 11, Онежская ул., д. 2А, Михалковская ул., д. 59, в единый государственный реестр объектов культурного наследия (памятников истории и культуры) народов Российской Федерации в качестве объекта культурного наследия регионального значения (ансамбля), об утверждении границ его территории и предмета охраны".

Москва

Фото 2002 года, башня в оригинальной раскраске:

Пост централизации №3 на станции Лихоборы Московской Окружной железной дороги

Фото: Павел Михайлушкин

Чертеж варианта этого типа поста из альбома исполнительных типовых чертежей Московской Окружной железной дороги, 1903—1908 годы. Том I. :

Пост централизации Московской Окружной железной дороги

Компания «Умная Бумага»™ выпускает картонную модель этого поста в масштабе 1/87 (типоразмер H0).

Собранная модель:

Модель поста централизации Московской Окружной железной дороги

Модель поста централизации Московской Окружной железной дороги

Москва, проезд Черепановых, 19.


Этот пост централизации признан выявленным объектом культурного наследия Москвы: Приказ Департамента культурного наследия города Москвы от 27 сентября 2016 г. № 726 "О включении выявленного объекта культурного наследия "Московская окружная железная дорога. Комплекс зданий и сооружений, 1903-1908 гг., арх. А.Н.Померанцев, инж. А.Д.Проскуряков, С.Карейша, П.Я.Каменцев, П.Рашевский. Комплекс зданий и сооружений станции "Лихоборы", 1903-1908 гг., арх. А.Н.Померанцев, инж. С.Карейша: - Будка центрального управления стрелками и сигналами; - Будка центрального управлений стрелками и сигналами; - Дом начальника участка; - Жилой дом со службами (тип № 10); - Жилой дом со службами (тип № 3); -Пассажирское здание; - Здание уборной; - Будка центрального управления стрелками и сигналами; - Будка центрального управления стрелками и сигналами; - Жилой дом со службами (тип № 2); - Жилой дом со службами (тип № 3); - Жилой дом со службами (тип № 6); - Жилой дом со службами (тип № 8); - Водоемное здание; - Водоподъемное здание; - Дом коменданта при продовольственном пункте; - Дом начальника участка со службами; - Паровозное депо; - Мастерские; -Здание нефтекачки", расположенного по адресу: пр. Черепановых, д. 1, 3, 5,15,19,21, 28, 38, 40, 42, Пакгаузное шоссе, д. 11, Онежская ул., д. 2А, Михалковская ул., д. 59, в единый государственный реестр объектов культурного наследия (памятников истории и культуры) народов Российской Федерации в качестве объекта культурного наследия регионального значения (ансамбля), об утверждении границ его территории и предмета охраны".

Пост централизации станции Кутузово Московской Окружной железной дороги

В отличие от поста №3 станции Лихоборы, у этого здания сохранилась печная труба.

Пост централизации станции Кутузово Московской Окружной железной дороги

Пост централизации станции Кутузово Московской Окружной железной дороги

Увидеть размещённую в башне аппаратуру для перевода стрелок и привода семафоров, а также момент встречи поезда сигналистом на балконе поста можно во фрагменте киножурнала «Железнодорожник» (выпуск №3 за 1938 год):

Пост в кинохронике 1958 года здесь. На переднем плане видны порталы тоннелей строящегося перегона метро от станции "Кутузовская" до станции "Фили", далее видны железнодорожные мосты через р. Москву. За зданием поста вдали виден Мельничный комбинат №4:

Пост централизации в традиционной раскраске в июне 2017 года:

Пост централизации станции Кутузово Московской Окружной железной дороги

Москва, ул. Кульнева.


Этот пост централизации признан выявленным объектом культурного наследия Москвы: Приказ Департамента культурного наследия города Москвы от 11 августа 2016 г. № 633 "О включении выявленного объекта культурного наследия "Московская окружная железная дорога. Комплекс зданий и сооружений, 1903-1908 гг., арх. А.Н.Померанцев, инж. А.Д.Проскуряков, С.Карейша, П.Я.Каменцев, П.Рашевский; Комплекс зданий и сооружений станции "Кутузово", 1903-1908 гг., арх. А.Н.Померанцев, инж. С.Карейша, Л.Д.Проскуряков - Жилое здание; - Пассажирское здание вокзала; - Будка центрального управления стрелками и сигналами", расположенного по адресу: Кутузовский просп., д. 37, стр. 1, в единый государственный реестр объектов культурного наследия (памятников истории и культуры) народов Российской Федерации в качестве объекта культурного наследия регионального значения (ансамбля), об утверждении границ его территории и предмета охраны".

Эта модель водонапорной башни находится в экспозиции Центрального Музея Железнодорожного Транспорта Российской Федерации:

Водонапорная башня конструкции инженера В. Г. Шухова с деревянным стволом

Составление остова башни в виде гиперболоида вращения из деревянных брусьев и брусков предусматривалось В. Г. Шуховым и упомянуто им в патенте на привилегию «Ажурная башня» № 1896 от 12 марта 1899 года.

Водонапорная башня конструкции инженера В. Г. Шухова с деревянным стволом

Подробнее: Водонапорная башня системы академика В. Г. Шухова с деревянным остовом

Здание хлебозавода № 9 в Москве

Москва, Новодмитровская улица

В фондах Политехнического музея в Москве есть модель такого хлебозавода-автомата, где показано его внутреннее устройство поэтажно. По воспоминаниям сотрудника сайта, эта модель была в экспозиции музея в конце 1990-х-начале 2000-х по-видимому в отделе Автоматики. В последние годы перед переездом музея из своего исторического здания на Новой площади эта модель уже не экспонировалась.

Фото этой модели на сайте «Государственный каталог музейного фонда Российской Федерации»:

Действующая модель хлебозавода-автомата системы инженера Марсакова из фондов Политехнического музея

Модель 1930-х годов. Номер в Госкаталоге: 5605462; номер по ГИК (КП): 4084; инвентарный номер: АК 51.

Из описания модели: …На подиуме установлены основное четырехэтажное здание круглой в плане формы с подвижной передней частью и двумя пристройками - котельной с трубой и прямоугольного в плане ступенчатого корпуса для вспомогательных и административных функций с названием хлебозавода и годом постройки, здания мастерской, электроподстанции, два автомобиля синего цвета. ... При включении модели передняя подвижная часть основного здания опускается и видна планировка этажей с оборудованием подготовительного цеха с силосными бункерами, кольцевой конвейер тестосмесительного цеха, на котором установлены большие чаны - дежи, в которых происходит замешивание и брожение теста. Готовое тесто опрокидывается из дежи в приемную воронку делителя, поступает на нижний этаж, где тестоделитель формирует куски теста определенного веса, приобретающие после кольцевого расстоечного конвейера определенную круглую форму, после чего они попадают в кольцевую печь. Готовый хлеб поступает в хлебохранилище, где его укладывают на контейнеры для погрузки в машины, после чего передняя часть здания закрывается. Во вспомогательных постройках видны отдельные помещения с мебелью и оборудованием. …

Эта модель водонапорной башни находится в экспозиции Центрального Музея Железнодорожного Транспорта Российской Федерации:

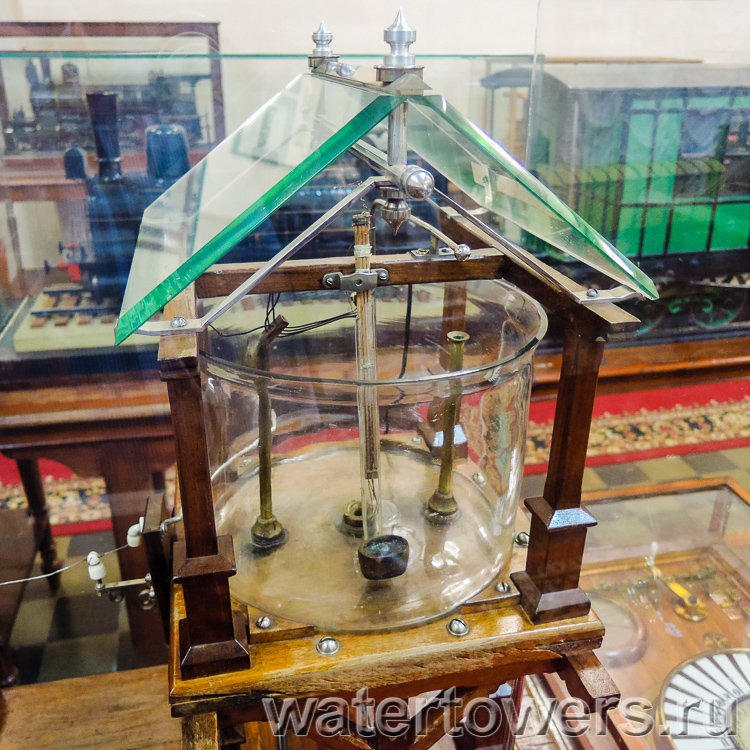

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

Пояснительная табличка на стенде: электрический прибор системы Казимира Августиновича (Августовича) Кайля. Известно, что К.А. Кайль в 1880-х годах был начальником службы телеграфа Курско-Харьково-Азовской железной дороги, а в 1898 году работал в Управлении Курско-Харьково-Севастопольской ж. д. в г. Харькове.

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

В конце XIX века каждая железная дорога конструировала своими силами указатели воды своего типа. Появление таких приборов считалось настолько важным, что дороги представляли их на выставках. Так на Всероссийской промышленной и художественной выставке 1896 г. в Нижнем Новгороде были представлены следующие изделия:

- электрический указатель уровня воды в водоемном баке (оригинал и записка). Андерс, Начальник телеграфов Полесских ж. дорог, Вильна;

- электрический указатель уровня воды в резервуаре. Курско-Харьково-Севастопольская казенная жел. дор.;

- автоматический указатель уровня воды в баке. Либаво-Роменская казенная жел. дор.;

- электрический указатель Андерса (оригинал и записка) уровня воды в водоемном баке (модель бака). Полесские казенные жел. дор.;

- модель электрического сигнального указателя воды в водоподъемных зданиях. Харьково-Николаевская казенная жел. дор.;

- электрический указатель воды в баке. Кайль, Казимир Августинович, начальник телеграфа Курско-Харьково-Севастопольской жел. дор., Харьков;

- самодействующий электрический сигнальный указатель для водокачек, отдаленных от водоемных зданий, а также сигнализация и телефонирование по одному и тому же проводу. Манцевич, И. К., бывший контролер-механик Либаво-Роменской ж. дороги, Старая Русса Новгородской губернии;

Итого: 7 позиций (по книге "Подробный указатель по отделам Всероссийской промышленной и художественной выставки 1896 г. в Нижнем Новгороде: Отд. Строительное и инженерное дело").

Стенд для демонстрации электрического указателя уровня воды в водонапорной башне

Подробнее: Стенд для демонстрации электрического прибора К. А. Кайля со стеклянной водонапорной башней
