Шуховская водонапорная башня

17 ноября 2018 года эта старинная водонапорная башня была обнаружена сотрудником нашего сайта.
This old water tower was discovered by an employee of our website on November 17, 2018.

Шуховская водонапорная башня в селе Совхоз -Победа-

Башня находится чуть в стороне от дороги, при подъезде видна только ее верхняя часть.
The tower is located away from the street, at the entrance to the village only its upper part is visible.

Шуховская водонапорная башня в селе Совхоз -Победа-

Бак сделан цилиндрическим с конической крышей.
The tank is made cylindrical with a conical roof.

Шуховская водонапорная башня в селе Совхоз -Победа-

На башне установлен бак без утепления. Видна лестница для попадания к люку для осмотра и ремонта бака.
The tank is mounted on the tower without insulation. A ladder is attached to the tank to get to the hatch for inspecting and repairing the tank.

Шуховская водонапорная башня в селе Совхоз -Победа-

Подробнее: Водонапорная башня гиперболоидной конструкции инж. В. Г. Шухова в селе Совхоза «Победа» /// The Shukhov hyperboloid water tower in Sovkhoz "Pobeda" village

Построена в 1929 году, снесена в 2004 году. На ее месте построен рынок.

Водонапорная башня на станции Подольск

Фото, 2002 г.: Павел Михайлушкин

Подольск, Московская область


Что почитать:

1. Краснодарский гиперболоид инженера Шухова: Очерк истории памятника инженерного искусства - водонапорной башни системы академика В.Г. Шухова/В.В. Бондарь, О.Н. Маркова. - Краснодар: И. Платонов, 2014.- 152 с.

Книга о краснодарской гиперболоидной водонапорной башне системы инженера Шухова

2. История Подольска. Водонапорная башня

Эта модель водонапорной башни находится в экспозиции Центрального Музея Железнодорожного Транспорта Российской Федерации:

Водонапорная башня конструкции инженера В. Г. Шухова с деревянным стволом

Составление остова башни в виде гиперболоида вращения из деревянных брусьев и брусков предусматривалось В. Г. Шуховым и упомянуто им в патенте на привилегию «Ажурная башня» № 1896 от 12 марта 1899 года.

Водонапорная башня конструкции инженера В. Г. Шухова с деревянным стволом

Подробнее: Водонапорная башня системы академика В. Г. Шухова с деревянным остовом

Кирпичная водонапорная башня станции Поныри

Кирпичная водонапорная башня построена в конце сороковых годов, в настоящее время она не используется и открыта для посещения.

Кирпичная водонапорная башня станции Поныри на фотографии второй половины двадцатого века

Встреча ветеранов 81 стрелковой дивизии на привокзальной площади п. Поныри.
Номер в Госкаталоге: 29229074; номер по КП (ГИК): ПМКБ 1682.

Кирпичная водонапорная башня станции Поныри, 1949 г.

Привокзальная площадь. На переднем плане жители п. Поныри ухаживают за братской могилой, 1949 г.
Номер в Госкаталоге: 29284556; номер по КП (ГИК): ПМКБ 1433.

Кирпичная башня была построена на смену пережившей войну шуховской водонапорной башне.

Подробнее: Водонапорные башни станции Поныри

Дорожный указатель «Добро пожаловать в Полибино»

На дороге, ведущей к Полибино, стоит дорожный указатель, выполненный в форме визитной карточки села и усадьбы – шуховской водонапорной башни.

Дорожный указатель «Добро пожаловать в Полибино»

Подробнее: Дорожный указатель в Полибино

В 1924 году в Орехово-Зуево была построена шуховская водонапорная башня. 22 метра от земли до резервуара, бак с плоским дном, деревянный шатер, круговой балкон вокруг шатра. Башня сравнительно небольшая, емкость резервуара составляла 25 000 ведер (или 300 кубических метров).

Шуховская водонапорная башня в Зуеве

Башня на сохранившейся в фондах Орехово-Зуевского городского историко-краеведческого музея фотографии 1930-х годов. Номер в Госкаталоге: 14463566; номер по ГИК (КП): ОЗМ КП 568.

Подробнее: Орехово-Зуево: башня, которая стала клумбой

Паровозное депо было построено в 1928–1930 годах, вместе с ним были сооружены насосная станция и водонапорная башня. В фондах Новгородского государственного объединенного музея-заповедника сохранились фотографии этих строений.

Новгород. Паровозное депо Октябрьской железной дороги. Водонапорная башня. 1978 год.

Новгород. Паровозное депо Октябрьской железной дороги. Водонапорная башня. 1978 год.
Номер в Госкаталоге: 21509218; номер по ГИК (КП): НГМ КП 43679/630.

Шуховская водонапорная башня на два бака, расположенных один над другим. Башни, построенные по подобному проекту, использовались для снабжения водой железнодорожной инфраструктуры в Вологде, Иваново, Петушках, Подольске; особенность новгородской башни в том, что винтовая лестница наглухо зашита деревом. Башня была снесена во второй половине девяностых; на месте, где она стояла, сейчас находятся гаражи.

Подробнее: Шуховская водонапорная башня в Великом Новгороде

Это одна из двух сохранившихся на Северной железной дороге водонапорных башен конструкции инженера Владимира Григорьевича Шухова. Башня эксплуатируется до сих пор.

Шуховская водонапорная башня в Вологде

Башня находится на территории вагоноремонтного депо, доступ к ней несколько ограничен.

Подробнее: Шуховская водонапорная башня в Вологде

Иванов И.М. Воронеж. Водонапорная башня на Сенной площади, 1920-1930-е гг.

Иванов И.М. Воронеж. Водонапорная башня на Сенной площади, 1920-1930-е гг.
Воронежский областной краеведческий музей, номер в Госкаталоге: 30312546; номер по КП (ГИК):ВОМ-12405/850.

В 1916 году в Воронеже была построена самая большая из водонапорных башен системы Шухова. Высота основания – 25,6 м, диаметр нижнего кольца – 15,2 м, диаметр верхнего кольца – 8,8 м, полезная емкость бака – 100 000 ведер (1 230 куб.м); клепаный бак выполнен в форме резервуара Интце, шатер не предусмотрен.

Подробнее: Шуховская водонапорная башня в Воронеже

Шуховская водонапорная башня в Выксе

А вот два снимка, которыми с нами поделился "cайт о городе Выкса и все что с ним связано «Моя Выкса»":

Фотографии шуховской водонапорной на территории Выксунского металлургического завода:

Шуховская водонапорная башня на Выксунском заводе в 1976 году

Шуховская водонапорная башня на Выксунском заводе в 1976 году

Сайт «Моя Выкса» атрибутирует первый снимок так:
«Водонапорная башня системы В.Г. Шухова. Общий вид. Фото А.В. Косицына, 1976 г. Из Архива УГО ОКН Нижегородской области».

Автора второго снимка сайт не указал. Сделан второй снимок, вероятно, также в 1970-е годы.

Что почитать:

1. В. Г. Шухов: Нижегородские проекты. Территория уникальных объектов: книга-альбом / [С. В. Зеленова, Т. П. Виноградова, Д. И. Коротаева, Г. Н. Ометова]. - Нижний Новгород: «Литера», 2015. - 224 с., ил.

2. Краснодарский гиперболоид инженера Шухова: Очерк истории памятника инженерного искусства - водонапорной башни системы академика В.Г. Шухова/В.В. Бондарь, О.Н. Маркова. - Краснодар: И. Платонов, 2014.- 152 с.

Книга о краснодарской гиперболоидной водонапорной башне системы инженера Шухова

Ссылки по теме:

Шуховская водонапорная башня в Иваново

Шуховская водонапорная башня на два бака. Башня стоит в сотне метров от депо Иваново, она построена по тому же проекту, что и водонапорная башня станции Вологда. Обшивка шатра профнастилом существенно исказила внешний вид башни, изначально шатер был деревянным, таким же, как в Петушках.

Подробнее: Шуховская водонапорная башня в Иваново

Шуховская водонапорная башня в Лобне

Водонапорная башня находится на территории Всероссийского НИИ кормов имени Р. В. Вильямса. Когда-то давно у башни был деревянный шатер:

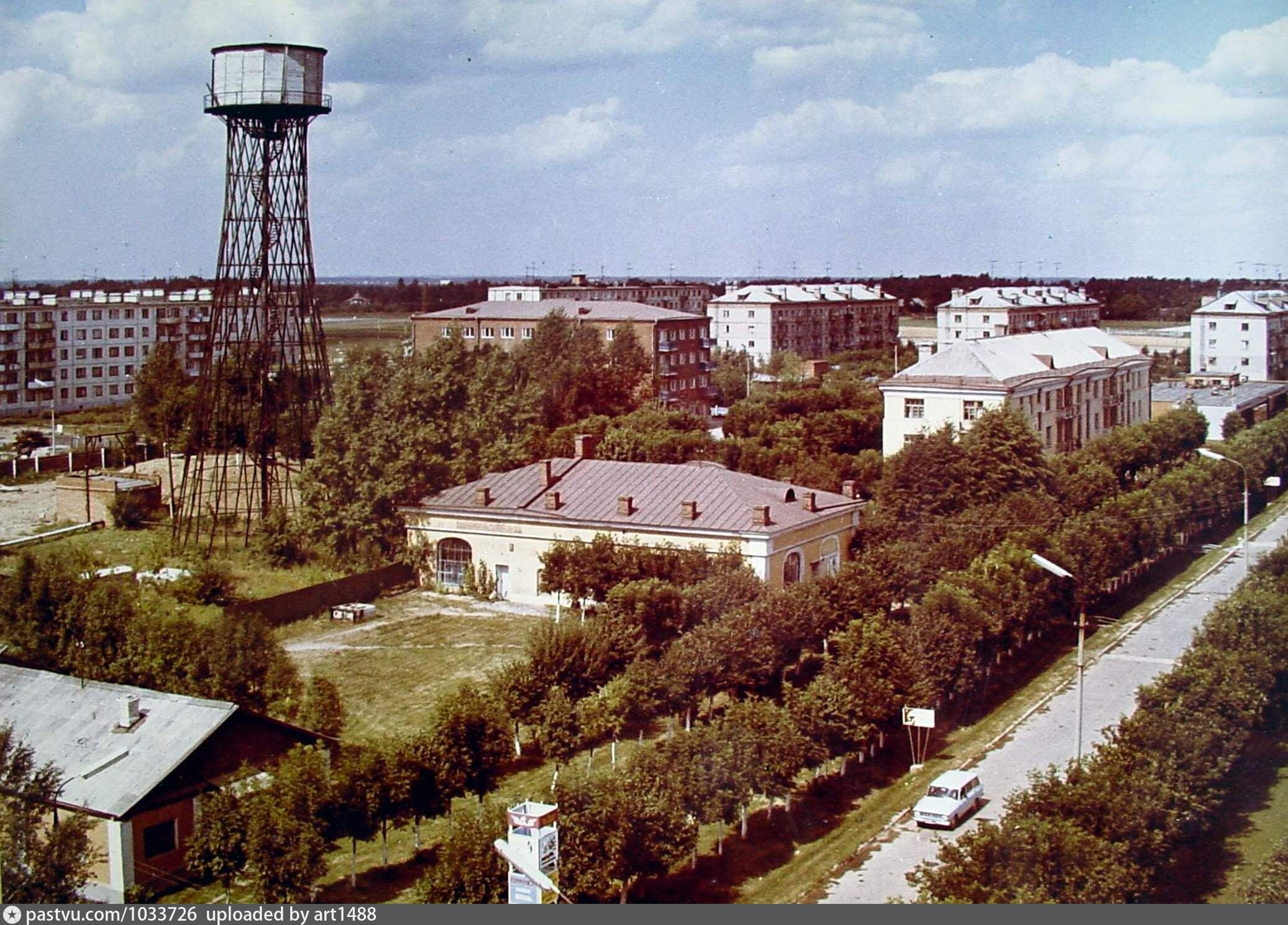

Шуховская водонапорная башня НИИ Кормов (Лобня)

Фото: pastvu.com, 1974 год.

Подробнее: Шуховская водонапорная башня в Лобне

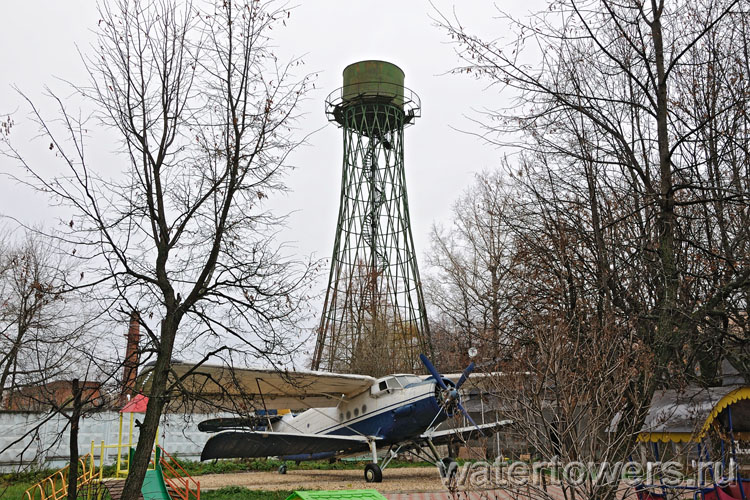

2007 год, башня практически в идеальном состоянии:

Шуховская водонапорная башня в Петушках

Фото: Nordprod

Подробнее: Шуховская водонапорная башня в Петушках

Дома Тезинской фабрики и Молокозавода. Г. Шуя.

Фотография из фондов Литературно-краеведческого музея Константина Бальмонта (Шуя), 1965 г.
Номер в Госкаталоге: 14827674; номер по ГИК (КП): ШКМ 2621/2068.

Говорят, было построено около двухсот водонапорных башен системы академика В. Г. Шухова. Некоторые из них даже дожили до нашего времени: одни – практически в полной комплектации, другие – без шатра и бака, от каких-то осталось лишь бетонное кольцо фундамента. Башне в Шуе повезло меньше, в начале девяностых она горела, после чего рухнула (или была обрушена) и сдана на металлолом. Теперь о ее существовании напоминает лишь сровненное с землей бетонное основание.

Подробнее: Шуховская водонапорная башня в Шуе

Водонапорная башня Акционерного Общества Еринского портланд-цементного завода (в советское время – Михайловский цементный завод «Спартак») была построена в 1913 году и просуществовала, как минимум, до 1960 года. Высота башни – 25 м, объем бака – 150 м3, плоский клепаный бак защищен деревянным шатром, лестница – винтовая. Фотографии этой водонапорной башни можно найти в музейных коллекциях.

Шуховская водонапорная башня на снимках из фондов Рязанского историко-архитектурного музея-заповедника:

Шуховская водонапорная башня Михайловского цементного завода «Спартак», 1960 г.

Михайловский цементный завод «Спартак». Строительство здания и монтаж редукторов для сырьевых мельниц № 7 и № 8, 1960 г. Номер в Госкаталоге: 11593961; номер по КП (ГИК): РМЗ КП-23138/1.

Подробнее: Шуховская водонапорная башня Михайловского цементного завода «Спартак»

Снесенная шуховская водонапорная башня Ярославского вагоноремонтного завода

Фото: Иван Смолин

На ЯВРЗ сохранились „экспонаты“, которые просто не поместились бы ни в каких музейных стенах. Водонапорная башня, сооруженная в 1929 году, по праву может считаться памятником не только местного, но и федерального значения. Это ажурное строение возведено по проекту знаменитого русского инженера и ученого В. Г. Шухова. Им построены телевизионная вышка на Шаболовке в Москве и около 500 башен по всей России. В Ярославле их было шесть, осталась одна эта. „Шуховская башня“ сыграла важную роль в инженерном обустройстве завода. С ее открытием здесь появилась система водоснабжения. До того приходилось качать воду из колодцев и из протекающей рядом речки Цветочки.

Дорога длиной 130 лет


Эта водонапорная башня была порезана на металл в 2004 году. По состоянию на август 2021 года на месте, где ранее стояла башня, сохранялась бетонная стенка вокруг ее фундамента, используемая в качестве ограждения площадки для сбора мусора.

Железобетонный фундамент снесенной шуховской водонапорной башни Ярославского вагоноремонтного завода

Подробнее: Шуховская водонапорная башня Ярославского вагоноремонтного завода
